Descripción del producto:

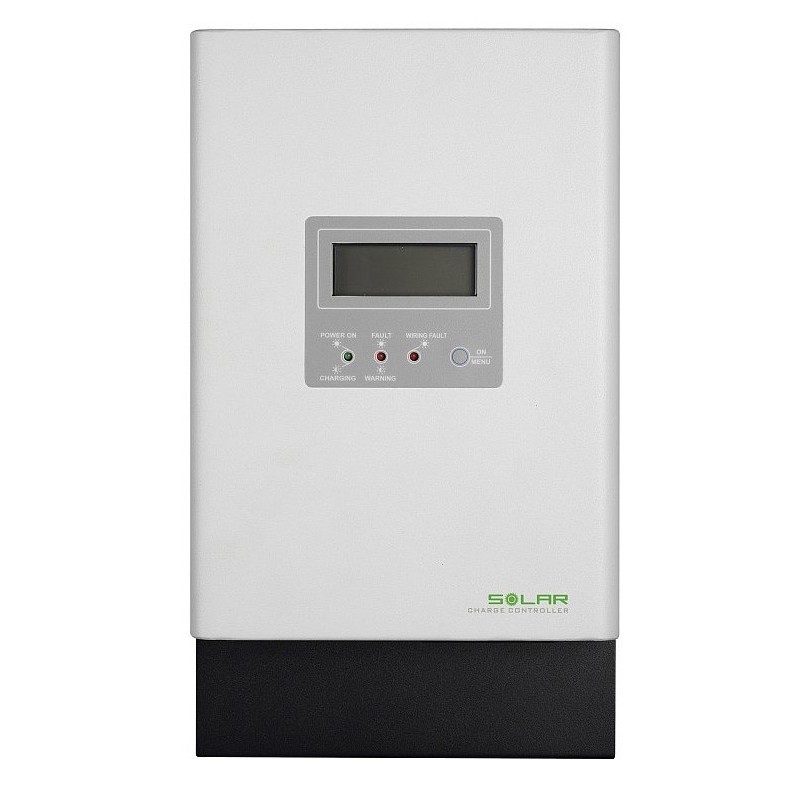

Regulador de carga MPPT 60A/12-24-48V
Este regulador es un avanzado y potente regulador de carga solar con monitorización. El algoritmo inteligente MPPT permite al regulador de carga solar extraer la máxima potencia de los módulos solares encontrando el punto de máxima potencia de cada campo.
El proceso de carga de batería MPPT ha sido optimizado para una larga vida últil de la bateía y un mejor funcionamiento del sistema. El auto-diagnostico y la protección ante errores electrónicos previenen daños que pueden ocurrir durante la instalación o al darse un fallo del sistema. Este regulador también dispone de un display LSD multifuncional ocn puertos de comunicación para la medición de la temperatura y el voltaje de baterías.
Características físicas del producto:
Dimensiones: 315mm x 165mm x 128mm
Peso: 4,5 kg
Características técnicas del producto:
- La tecnología Inteligente de Seguimiento del Punto Máximo de Potencia incrementa la eficiencia en un 25%-30%.
- Compatible con sistemas FV de 12V, 24V o 48V.
- El proceso de carga de tres etapas optimiza el funcionamiento de las baterías.
- Máxima corriente de carga de hasta 60A.
- Máxima eficiencia de haasta el 98%.
- El sensor de temperatura de la batería (BTS) proporciona automáticamente una compensación de la temperatura.
- Detección automática del voltaje de la batería.
- Utilizable con un amplio rango de baterías de plomo-ácidas, AGM y de gel.
- Espacio inteligente integrado compatible con comunicación SNMP/MODBUS
Cómo funciona un módulo solar?
Mediante las células fotovoltaicas que forman la placa solar, la radiaición solar se transforma directamente en electricidad, por el efecto fotovoltaico, aprovechando las propiedades de los materiales semiconductores. Las células fotovoltaicas estan formadas con Silicio como material base.
Las células fotovoltaicas, generalmente son de color negro o azul, se asocian en grupos y se protegen de la intemperie formado los módulos fotovoltaicos. Por su caracterización los módulos se miden en unas condiciones determinadas: 1000W/m2 de iluminación solar y 25ºC de temperatura de las células. La máxima potencia generada en estas condiciones por cada móculo fotovoltaico se mide en Wp (vatios pico). Asi mísmo, la energia de mide en kWh (kilo watios hora), siendo 1 kWh la energía que produciría 1kWp en condiciones de máxima potencia durante 1 hora.
Denominamos generador fotovoltaico al conjunto de módulos fotovoltaicos, junto al cableado eléctrico que los unen y los elementos de soporte y fijación propios de la instalación. El generador fotovoltaico produce energía eléctrica en corriente continua, y sus características instantáneas (intensidad y tensión) varían con la radiación solar y con la temperatura ambiente. A través de equipos electrónicos, la electricidad generada se transforma en corriente alterna, con las mismas características que la electricidad de la red convencional.
La distribución de las placas solares fotovoltaicos debe ser homogénea asegurando en todo momento que la tensión de trabajo esté dentro del rango de tensiones y corriente admisibles por el inversor.
